一： 空压机消声器用途及产品特点
空压机消声器主要用于电力、化工、冶金等行业中安全阀、PCV阀和排汽阀的高温高压蒸汽排放的有效消声。
对于空压机消音器，它可以看着是管道的一个组成部分，在内部作声学处理后，可减弱噪音的产生与传播，使出口噪声消声量达到20∽30分贝（A声级），相应地响度降低60%以上，主观感觉有明显效果。设计安全阀排汽消音器，应考虑以下三个方面：
1、消声后应避免过大的噪声，消声量能满足《工业企业噪声卫生标准》的要求。
2、空压机消音器应防锈、防堵、耐高温、高压、高气流。
3、空压机消音器的 排放量与阻塞比应适应安全阀排汽气流顺利排除。
二、空压机消音器原理
新型空压机消音器采用了通孔喷、阻的消声原理，其中以大孔扩容控流代替微孔穿板型，在结构上首先保证安全门排汽必须顺畅的原理，多层次穿孔吸声，并结合了阻性消声原理，让蒸汽声波进入多孔吸声材料中的无数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸汽顺利排除。
三、空压机消音器定购选型
在订购空压机消音器时须提供下列资料：
（1）排汽量多少(M3/h);
（2）排汽管外径、壁厚；
（3）结构可选定小孔式或抗喷阻复合型。一般用户选购复合型消音器，消声效果好，材质内部为不锈钢，壳体材料为碳钢；接管可选取焊接或法兰对接；支腿可选取腿式或耳式结构；
四、空压机消音器规格型号
TA型排气消声器，TA指带阻声罩消声器
（复合式），有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢的适用于300度以内。
TA-1.6-10000/57
型号含义：TA代表，复合式排汽消声器，57代表接口外径为57mm，1000代表排汽量为1000M3/H。
消声器具体外形尺寸和价格，请将技术参数传真或者邮件发过来，我公司技术部将给你具体的外形尺寸图和全
国******。传真：0518-85588513
Email:ym13961380701@163.com，
如有疑问请咨询：13961380701 王经理
竭诚为你服务，欢迎来公司考察！
型号
（复合型） |
压力
(Mpa) |
流量
(M3/H) |
接口
（外径） |
温度
（℃） |
外形尺寸(仅供参考） |
消音量 |
|
总长 |
外径 |
|
TA-1.6-1000/57 |
适用压力
低压
1.6
中压
3.82
高压
6.4
以内
|
1000 |
57 |
-50—300 |
1650 |
500 |
35-45db(A) |
|
TA-1.6-2000/76 |
2000 |
76 |
-50—300 |
1650 |
500 |
35-45db(A) |
|
TA-1.6-3000/108 |
3000 |
108 |
-50—300 |
1650 |
600 |
35-45db(A) |
|
TA-1.6-5000/133 |
5000 |
133 |
-50—300 |
1700 |
700 |
35-45db(A) |
|
TA-1.6-8000/159 |
8000 |
159 |
-50—300 |
1700 |
700 |
35-45db(A) |
|
TA-1.6-12000/219 |
12000 |
219 |
-50—300 |
2000 |
800 |
35-45db(A) |
|
TA-1.6-20000/325 |
20000 |
325 |
-50—300 |
2000 |
1000 |
35-45db(A) |
|
TA-1.6-30000/426 |
30000 |
426 |
-50—300 |
2500 |
1300 |
35-45db(A) |
 |
 |
|

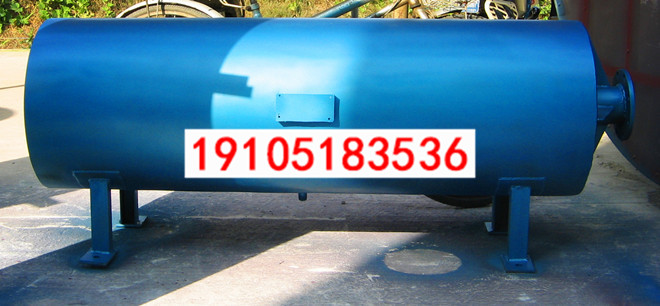

空压机消声器（带防雨帽，碳钢材质） |
空压机排气消声器（碳钢材质） |
 |
|
空压机排气消声器（一头法兰，碳钢材质） |
 |
|
空压机排气消声器（一头法兰，碳钢材质） |
 空压机排气消声器（
两头法兰，碳钢材质） |
|
